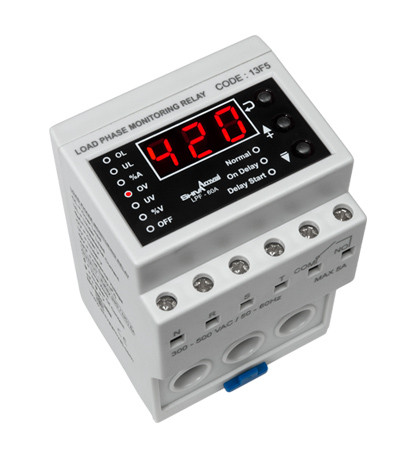

کنترل فاز بار 1 - 15 آمپر شیوا امواج

ویژگی های محصول

کد:

13F5

وزن:

180 gr

ابعاد:

63*57*95 mm

ولتاژ تغذیه:

180-250VAC /50-60 HZ

ولتاژ ورودی:

300-500VAC/3PH/50-60Hz

دقت نمایش جریان:

LPF-15A=0.1A

کارآیی در:

دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد

خروجی:

رله 5A

دقت نمایش جریان:

1A

ویژگی های کنترل فاز-بار شیوا امواج


• حفاظت کامل دستگاه های سه فاز با استقاده از سیستم میکروپروسسوری

• کنترل جریان براساس منحنی I2t

• اندازه گیری جریان بدون نیاز به CT و با عبور مستقیم کابل (حداکثر 25mm²)

• نمایش جریان، مقادیر تنظیمی و پیغام های خطا

• حفاظت در برابر

  • افزایش، کاهش و عدم تقارن جریان ها

  • افزایش، کاهش و عدم تقارن ولتاژها، قطع و عدم توالی فازها

• قابلیت نمایش

  • ولتاژ

  • مدت زمان فعال بودن دستگاه (عبور جریان)

  • تعداد دفعات وصل و قطع جریان

• قابلیت فعال و غیر فعال کردن ریست اتوماتیک

• ۱۰ عدد نشانگر برای اعلام

  • OL: افزایش جریان ( 0.5-15A),(1-60A)

  • UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹

  • A%: عدم تقارن جریان ها  (7-100%)

  • OV: افزایش ولتاژ

  • UV: کاهش ولتاژ

  • V%: عدم تقارن ولتاژها

  • OFF: تأخیر در قطع

  • Normal: وضعیت رله( چشمک زن: آماده برای Reset)

  • On Delay: تأخیر در وصل یا تأخیر برایReset(0-240Sec)

  • Delay Start: زمان استارت اولیه (0-120Sec)²

1. یک واحد در مدل 15A برابر با 0.1A و در مدل 60A برابر با 1A می باشد. در صورت تنظیم عدد صفر برالی UL کاهش جریان غیر فعال می گردد.

2. زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، کاهش ولتاژ و افزایش جریان در نظر گر
