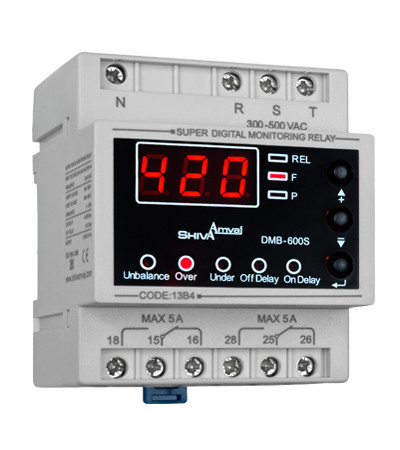

سوپر کنترل فاز دیجیتال شیوا امواج
سوپر کنترل فاز دیجیتال شیوا امواج با بهره گیری از تکنولوژی روز دنیا و استفاده از سیستم میکروپرسسوری جهت کنترل بسیار دقیق اختلالات برق شبکه طراحی و برای استفاده در کلیه مراکز صنعتی ساخته شده است .
ویژگی های سوپر کنترل فاز دیجیتال شیوا امواج
• نمایش ولتاژ شبکه، خطاها و پیغام های تنظیمی
• حفاظت در برابر
• افزایش و کاهش ولتاژ
• عدم توالی(جایجایی) و عدم تقارن فازها
• قطع هر کدام از فازها
• ۸ عدد نشانگر برای اعلام
• REL: وصل رله F: قطع فاز P: جابجایی فاز
• On Delay-Off Delay: تأخیر در وصل و قطع
• Unbalance: عدم تقارن فازها
(چشمک زن شدن همه نشانگرها: جابجایی فاز و نول)
• تنظیم پارامترهای حفاظتی با استفتده از کلیدها
• نمایش خطاها جابجایی فاز و نول
| ولتاژ تغذیه |
۳۰۰-۵۰۰ولتاژ متناوب،۳فاز،۵۰-۶۰هرتز |
|---|---|
| تاخیر زمان |
قطع برای کاهش ولتاژ در لحظه استارت:۱۵ثانیه, قطع: ۱۰-۰ ثانیه, وصل: ۶۰۰-۰ثانیه |
| قطع برای |
افزایش ولتاژ:۴۰۰-۴۸۰ ولت، کاهش ولتاژ: ۳۸۰-۳۱۰ ولت و عدم تقارن:۲۵-۵ درصد |
| کارایی در |
دما: ۶۵+..۲۰– و رطوبت : ۷۰درصد |
| خروجی |
۲ عدد رله ۵ آمپر |
نکات فنی :
استفاده از سوپر کنترل فاز به دلایل مختلف برای منازل مسکونی توصیه نمی شود و بهتر است برای حفاظت تجهیزات منازل مسکونی در برابر افزایش یا کاهش سطح ولتاژ از محافظ ولتاژ تکفاز دیجیتال استفاده گردد .
کنترل فاز دیجیتال با کنتاکتور 32 آمپر باید استفاده نمایید و Max 5 هم یعنی رله 5 آمپر جریان دارد.
